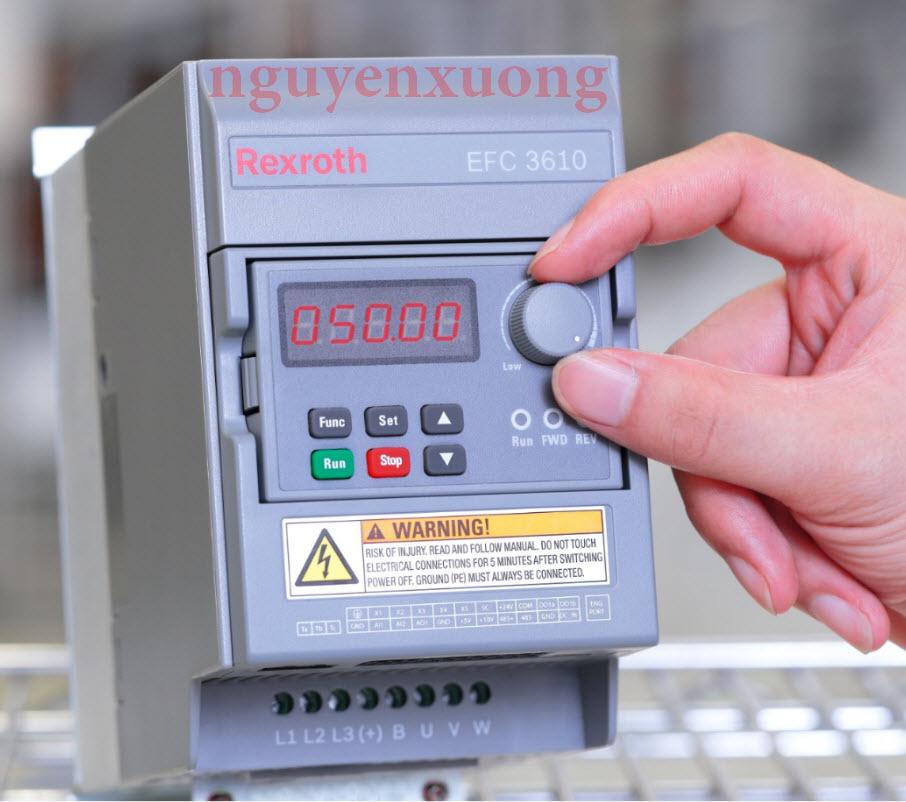

Biến tần Bosch Rexroth 0.4 KW (0.5 hp) 1 pha, EFC3610, R912005713
Biến tần Bosch Rexroth 0.4 KW (0.5 hp) 1 pha, EFC3610, R912005713
Hoặc gửi email trực tiếp: SKF@nguyenxuong.com
EFC3610 là phiên bản nâng cấp của VFC3610, có dải công suất từ 0.4 kW đến 22 kW, thuật toán V/F, có nghĩa phù hợp với các ứng dụng mà thông số cần điều khiển là tốc độ động cơ, như: Bơm, hệ thống HVAC (điều hòa, thông gió), hệ thống băng tải…Nâng cấp đáng chú ý so với VFC3160:
Ø Có bộ lọc nhiễu điện từ bên trong biến tần (EMC filter)
Ø Đạt chứng chỉ CE, UL, cUL, RCM, EAC TUV, RoHs nên được dùng cho tất cả các thị trường trên thế giới
Ø Có hỗ trợ truyền thông EtherNet: Profinet, EtherCat, EtherNet IP, Sercos. Phù hợp trong trường hợp cần kết nối truyền thông Ethernet với Bộ Điều Khiển (PLC hay IPC)
Ø Trên nền tảng kết nối Ethernet, bạn có thể dùng các ngôn ngữ lập trình, công cụ của công nghệ thông tin như: C#, VB.Net, Java, NodeRed…để kết nối và điều khiển Biến tần EFC3610 (mà không cần PLC hay IPC)
Một điểm khác biệt của biến tần Bosch so với các thương hiệu khác trên thị trường hiện nay là: ASF (Application Specific Firmware) – hiểu nôm na là hệ điều hành của biến tần cho từng ứng dụng. Với Biến tần Bosch và ASF, bạn có biến tần chuyên biệt cho ứng dụng nào đó.
| THÔNG SỐ KỸ THUẬT | |
|---|---|
| Ordering Part number | R912005713 |
| Type Code | EFC3610-0K40-1P2-MDA-7P-NNNNN-NNNN |
| Serie | EFC3610 |
| Control Type | V/F |
| Input Voltage | 1 AC 200 - 240 V |
| Output Power (KW) | 0.4 |
| Output Current (A) | 2.4 |
| Dual-Rating ND/HD | NO |
| Overload | 150 %, 60 s; 200 %, 1 s |
| Speed Range (Hz) | 0…400 |
| Speed Regulation | '01:50 |
| Start-up Torque | 3Hz @ 150%, 1.5Hz @ 100% |
| Control motor type | Asynchronous Motor |
| Brake chopper | Internal |
| Brake Resistor | 400Ω 60W . Brake Ratio 10%. For other ask Bosch Rexroth |
| Ventilation Fan | No cooling fan |
| Internal DC Reactor - Line Choke | Without |
| Internal EMC | C3, Can be disable via a screw |
| DC Bus Terminal | Without |
| Cold Plate | IP20 |
| Keypad | Detachable 7 segment standard display (5 digits). Copy Unit |
| Firmware | General firmware |
| Safety Torque Off Function (STO) | Without |
| Analog Input - AI | 2 AI @ 0…10 V or 0…20 mA |
| Analog Output - AO | 2 AO @ 0…10 V or 0…20 mA |
| Digital Input - DI | 5 DI - NPN/PNP@ 24V 4mA / 12V 8mA 5th DI support pulse max 50kHz |
| Digital Output - DO | 1 DO @ 30VDC, 50mA or Pulse max 32kHz |
| Relay Ouput -RO (Ta, Tb, Tc) | 1 RO @ 250 VAC, 3A / 30VDC, 3A |
| Multi-Speed/Simple PLC | YES-16 Stages |
| PID Control | YES |
| Communication | ModBus 485 |
| Optional I/O Card | YES - 4DI, 1AI, 1AO, 1OC,1 relay output |
| Optional Relay Output Card | YES - 4 RO, 250 VAC, 3 A/30VDC, 3 A |
| Optional Communication Card | YES - PROFIBUS DP, CANopen, SERCOS III, PROFINET IO, Ethernet IP, Modbus TCP, EtherCAT |
| Optional Encoder Card | Not Support |
| Size WxHxD (mm) | 95x166x167 |
| Weight (kg) | 1.5 |
| Mounting | Wall or DIN, Side by Side |
| Rated Ambient Temperature | 45 ℃ |
| Certificate | CE, EAC, UL, cUL, RCM, TUV, RoHS |
| Application | Small machine: Fan, water pump, materials Conveyor, mixing equipment, HVAC, textile and wooding machinery, food processing & Packaging. With requirement: EMC filter, High-Standard, Ethernet Communication |
| Connect to PC | YES-USB Type B |
Download Bosch Rexroth Datasheet R912005713
Download Bosch Rexroth ConverterWorks Software
Tại sao nên dùng biến tần Bosch Rexroth
